Hvordan RS232 seriell kommunikasjon fungerer

RS -232 protokollen

Informasjon som overføres mellom databehandlingsutstyr og periferiutstyr er i form av digitale data som overføres i enten en seriell eller parallell modus . Parallell kommunikasjon brukes hovedsakelig for tilkoblinger mellom testinstrumenter eller datamaskiner og skrivere, mens seriell ofte brukes mellom datamaskiner og andre perifere .}}}}}}}}}}}}}}}

RS232 -protokolloverføring innebærer sending av data én bit om gangen, over en enkelt kommunikasjonslinje . I kontrast krever parallell kommunikasjon minst like mange linjer som det er biter i et ord som blir overført (8- bitord, en minimum 8 linjer er gunstig) .}} bitord. designet for korte avstander eller når det kreves veldig høye overføringshastigheter .

RS232 standarder

En av fordelene med RS232-protokollen er at den egner seg til overføring over telefonlinjer . De serielle digitale dataene kan konverteres av modem, plassert på en standard stemmeklasse-telefonlinje, og konverteres tilbake til serielle digitale data på mottakeren av linjen med en annen modem {{3}

Offisielt er RS -232 definert som "grensesnittet mellom dateterminalutstyr og datakommunikasjonsutstyr ved bruk av seriell binær datautveksling ." Denne definisjonen definerer datatetermisjonsutstyr (DTE) som datamaskinen, mens Data Communications Equipment (DCE) er den {{2} en modem som har en modem kabel har pin-p-p-peken { enhet .

RS232 Port

I tillegg til kommunikasjon mellom datautstyr over telefonlinjer, er RS -232 protokoll nå mye brukt til tilkoblinger mellom datainnsamlingsenheter og datasystemer . Som i definisjonen av RS232, er datamaskinen ikke dataoverføringsutstyr (DTE).} MODE -produkter er ikke data som ikke er data cables)}}}}}} designet for denne situasjonen; I stedet for å ha de pint-pin-tilkoblingene til modemkabler, har nullmodemkabler forskjellige interne ledninger for å la DTE-enheter kommunisere med hverandre .

Kablingalternativer

Rs -232 kabler er ofte tilgjengelige med enten 4, 9 eller 25- pin wiring . 25- pin rs232 kabel kobler til hver pinne; 9- pin RS232 -kablene inkluderer ikke mange av de uvanlig brukte tilkoblingene; {°

Fremkomsten av IBM PC AT har opprettet en ny rynke i RS -232 kommunikasjon . i stedet for å ha standard 25- pin -kontakten, denne datamaskinen og mange nye utvidelsesbrett for PC -funksjonen en 9- pin {{} 9- til 25- pin -adapterkabel kan brukes, eller brukeren kan opprette sin egen kabel spesielt for det formålet .

Velge en RS232 -kabel

De viktigste hensynene til å velge en RS -232 -kabel er basert på enhetene som skal kobles til . først, kobler du to DTE -enheter (NULL -modemkabel) eller en DTE -enhet til en DCE -enhet (modemkabel)? For det andre, hvilke kontakter kreves i hver ende, hann eller kvinne og 25 eller 9- pin (ved stil)? Vanligvis anbefales det at brukeren får de to enhetene som skal kobles til, og deretter bestemme hvilken kabel som kreves .

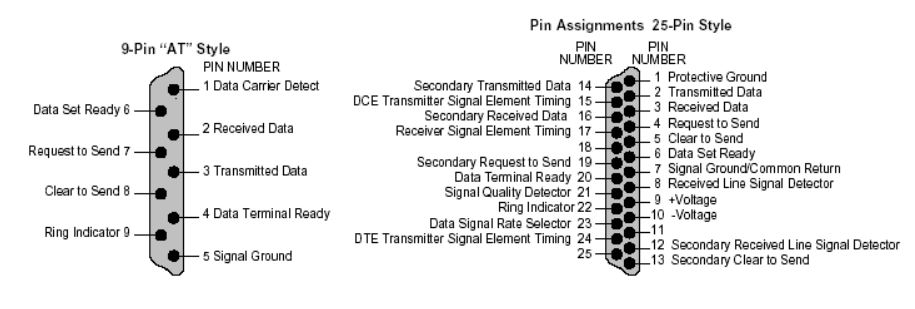

RS -232 pinout

Overført signal

Spenningsnivåer:

Binær 0: +5 til +15 vdc (kalt et "rom" eller "på")

Binær 1: -5 til -15 vdc (kalt et "merke" eller "off")

Mottatt signal

Spenningsnivåer:

Binær 0: +3 til +13 VDC

Binær 1: -3 til -13 VDC

Dataformat

Start bit: binær 0

Data: 5, 6, 7 eller 8 biter
